EE19高频变压器

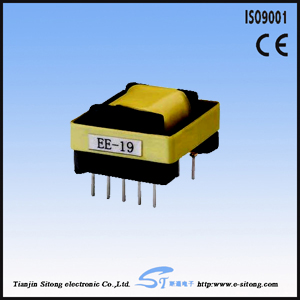

* EE19高频变压器展示图:

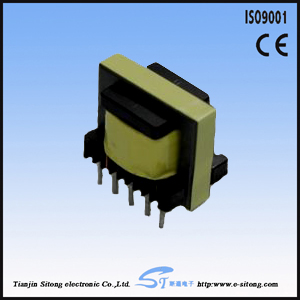

        立 式

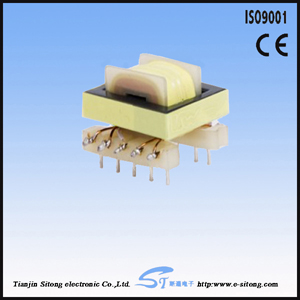

卧 式

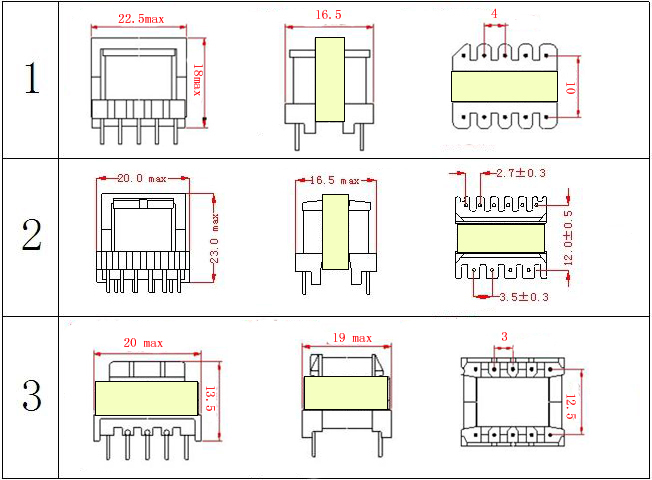

* EE19高频变压器尺寸图:








形式

尺寸

针距

排距

ST-EE1901

1

EE19

立式

5+5

22.5max

16.5max

18max

4

10

ST-EE1902

立式

3+3

21max

15max

15.5max

3.5

10

ST-EE1903

2

立式

4+6

20max

16.5max

23max

3.5/2.7

12.0

ST-EE1904

立式

3+4

15max

15max

19max

4

11.0

ST-EE1905

3

卧式

4+4

20max

18max

17max

3.8/5

12.5

ST-EE1906

卧式

5+5

20max

19max

13.5max

3

12.5



以上为公司常用骨架样式,其它款式暂未列入其中,欢迎咨询。本公司可按客户要求定制各种规格EE19高频变压器。





* EE19高频变压性能



  1.工作频率:20kHz-300KHz

  2.输出功率:0.5 to 5 W

  3.工作温度:-40℃ to +125℃

  4.储存温度:-25℃ to +85℃

  5.储存湿度:30 to 95%



*. EE19高频变压器的特点

EE19高频变压器具有尺寸小,价格便宜,高传输功率,低损耗,工作频率高,性能稳定等特点。



*. EE19高频变压器的应用

EE19高频变压器常应用于手机充电器、DC-DC转换器、驱动变压器、适配器、电源等。



*. EE19高频变压器价格

  EE19高频变压器的价格区间一般在0.9-2.5元之间,价格主要取决于产品的工艺复杂程度、客户对原材料的要求,以及是否要求过安规认证等。



*高频变压器的绕制:



*高频变压器的包装:
