有源电力滤波器样本

Active Power Filter

  ZDSS-3L-0.4-XX-XX



        模块外形图







 图2 拷贝.jpg







一、 概述



Ø 谐波的产生



当正弦波电压施加在电力电子装置等非线性的负载上时,电流相应的变成了非正弦波,由于电网系统阻抗的存在,非正弦波电流会在系统阻抗产生压降,使得电压波形畸变,成为非正弦波。非正弦波中频率与工频相同的分量为基波分量,其他频率分量即为谐波。



Ø 谐波的危害



谐波使电能的生产、传输和利用的效率降低



使电气设备过热、产生振动和噪声,并使绝缘老化,使用寿命缩短,甚至发生故障或烧毁。



谐波可引起电力系统局部并联谐振或串联谐振,使谐波含量放大,造成电容器等设备烧毁,甚至引起跳闸事故



引起继电保护和自动装置误动作,同时也会导致电气测量仪表计量出现混乱。



对于电力系统外部,谐波对通信设备和电子设备会产生严重干扰,甚至阻断通信。



二、 ZDSS-3L-0.4-XX-XX系列有源电力滤波器介绍



Ø 工作原理


有源电力滤波器APF Active Power Filter以并联的方式连接在用电设备电网接入入口处,实时采集电压、电流信号送到装置的控制系统,控制系统对采集到的电量进行变换、分解,提取相应的无功分量、谐波分量,采用PWM变换控制技术,输出一个与谐波和无功分量大小相等、方向相反的电流,注入到负载电网接入点,实现抑制谐波、动态无功补偿的功能。



Ø 型号说明


Ø 产品特点



 l 先进拓扑的结构


三电平三桥臂拓扑结构,结构简单,装置损耗低。



快的响应时间

瞬态响应时间小于80uS90%补偿响应时间小于1mS



极宽电压输入范围

可承受±20%的电压波动,可承受±5%的频率波动。



自动限流

负载侧谐波电流大于装置额定容量,机器会在额定容量内继续输出电流补偿谐波,不会发生过载导致自身超载或退出运行。



负载短路保护

可承受负载瞬间短路的冲击,在短路消除后重新启动。



并联模块化设计

采用模块化设计,并联接入电网。个别模块因故障退出运行,剩余的模块仍能正常工作。



三相电流独立控制

各相电流独立控制,单相注入电流,不受系统三相电流不平衡影响,能有效抑制三相电流的不平衡中性线滤波能力为相线的三倍。



先进的控制平台图4 拷贝.jpg



完善的监控系统

系统具备快速、完全的故障自检功能。可保存500条故障记录,便于分析原因及排除故障。

Ø 产品技术规格

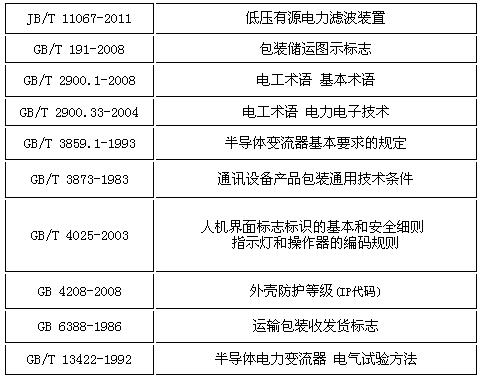

Ø 设备设计、生产标准


三、 补偿方案

ZDSS-3L-0.4-XX-XX 有源电力滤波器,可以根据负载和配电系统实际情况,以及需要达到的补偿效果的不同,灵活选择不同的补偿形式,达到滤波效果和投资的最优化设计。按照滤波器安装位置的不同,提供集中补偿,支路补偿和就地补偿三种方案。

Ø 集中补偿






Ø 支路补偿


Ø 就地补偿


四、 典型应用场合滤波效果

ZDSS-3L-0.4-XX-XX系列有源电力滤波器广泛应用于城市轨道交通、电解电镀企业、水处理企业、石化企业、冶炼企业、商业大厦、办公大楼、半导体生产企业、医疗机构、机场港口的供电系统,能有效的净化电能质量,提高供电效率,保证用电设备安全可靠运行,提高设备的使用寿命,减少或避免事故的发生。



Ø 目前采矿、石化等行业配电系统中变频器大量使用,其前端为不控整流。




Ø 城市轨道交通、商业大厦、办公大楼配电系统中既有三相非线性负载,也存在单相非线性负载,在这些场合存在较大的零序电流,同时存在不同程度的三相电流不同衡。XXX有源滤波器能滤除中线谐波电流,平衡负载电流。图6~9为滤波器在负载为三相整流与单相照明负载的工况下的测试数据。
