首页 > 产品展示 > EE

EE16高频变压器

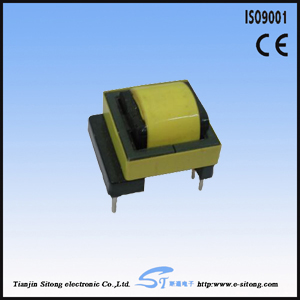

* EE16高频变压器展示图:



                                       立 式                                                                    卧 式

EE16 立式1.jpg



单面加宽

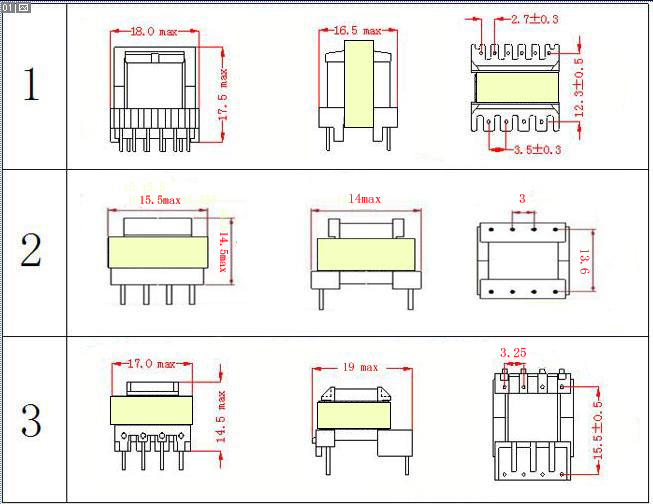

* EE16高频变压器尺寸图:








形式

尺寸

L

W

H

针距

排距

ST-EE1601

1

EE16

立式

4+6

18max

16.5max

17.5max

2.7/3.5

12.3

ST-EE1602

立式

5+5

16.5max

14max

16max

3.3

10.5

ST-EE1603

立式

4+4

15.5max

15.5max

14max

3.8

10.2

ST-EE1604

2

卧式

4+4

15.5max

14max

14.5max

3

13.6

ST-EE1605

3

卧式

5+5

17max

19max

14.5max

3.25

15.5

 以上为公司常用骨架样式,其它款式暂未列入其中,欢迎咨询。本公司可按客户要求定制各种规格EE16高频变压器。



* EE16高频变压性能

  1.工作频率:20kHz-300KHz

  2.输出功率:0.5 to 5 W

  3.工作温度:-40℃ to +125℃

  4.储存温度:-25℃ to +85℃

  5.储存湿度:30 to 95%



*. EE16高频变压器的特点

EE16高频变压器具有尺寸小,价格便宜,高传输功率,低损耗,工作频率高,性能稳定等特点。



*. EE16高频变压器的应用

EE16高频变压器常应用于手机充电器、DC-DC转换器、驱动变压器、适配器、电源等。



*. EE16高频变压器价格

  EE16高频变压器的价格区间一般在0.9 -2.2元之间,价格主要取决于产品的工艺复杂程度、客户对原材料的要求,以及是否要求过安规认证等。





*高频变压器的绕制:

*高频变压器的包装:
