首页 > 产品展示 > EE

EE22高频变压器



* EE22高频变压器展示图:



                              立 式                                                                     卧 式

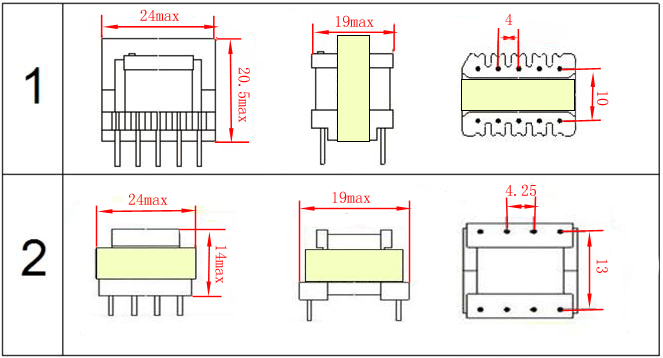

* EE22高频变压器尺寸图:






形式

尺寸

针距

排距

ST-EE2201

1

EE22

立式

5+5

24max

19max

20.5max

4

10.0

ST-EE2202

2

卧式

4+4

24max

19max

14max

4.25

13.0



以上为公司常用骨架样式,其它款式暂未列入其中,欢迎咨询。本公司可按客户要求定制各种规格EE22高频变压器。





* EE22高频变压性能

  1.工作频率:20kHz-300KHz

  2.输出功率:0.5 to 5 W

  3.工作温度:-40℃ to +125℃

  4.储存温度:-25℃ to +85℃

  5.储存湿度:30 to 95%



*. EE22高频变压器的特点

EE22高频变压器具有尺寸小,价格便宜,高传输功率,低损耗,工作频率高,性能稳定等特点。



*. EE22高频变压器的应用

EE22高频变压器常应用于手机充电器、DC-DC转换器、驱动变压器、移动设备变压器适配器、电源等。



*. EE22高频变压器价格

  EE22高频变压器的价格区间一般在1.3-3.5元之间,价格主要取决于产品的工艺复杂程度、客户对原材料的要求,以及是否要求过安规认证等。





*高频变压器的绕制:





*高频变压器的包装:
