EE33高频变压器

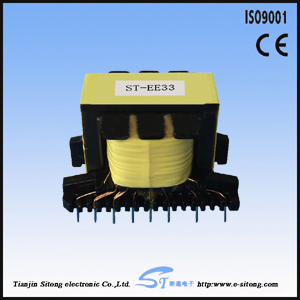

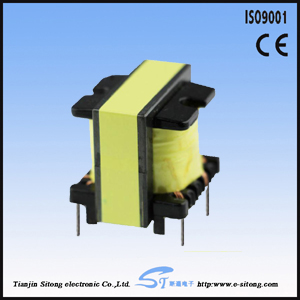

* EE33高频变压器展示图:

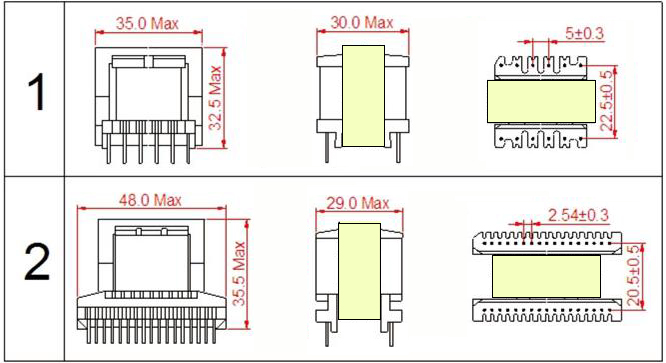

 * EE33高频变压器尺寸图:










形式

                           尺寸

L

W

H

针距

排距

ST-EE3301

EE33

立式

6+6

35max

30max

32.5max

5

22.5

ST-EE3302

立式

7+7

36max

30max

32.5max

5

22.5

ST-EE3303

立式

8+8

40max

30max

32.5max

5

22.5

ST-EE3304

立式

9+9

45max

30max

32.5max

5

22.5

ST-EE3305

立式

17+17

48max

29max

32.5max

2.54

20.5

 以上为公司常用骨架样式,其它款式暂未列入其中,欢迎咨询。本公司可按客户要求定制各种规格EE33高频变压器。





* EE33高频变压性能

  1.工作频率:20kHz-300KHz

  2.输出功率:0.5 to 5 W

  3.工作温度:-40℃ to +125℃

  4.储存温度:-25℃ to +85℃

  5.储存湿度:30 to 95%





* EE33高频变压器的特点

   EE33高频变压器具有尺寸小,价格便宜,高传输功率,低损耗,工作频率高,性能稳定等特点。





* EE33高频变压器的应用

   EE33高频变压器常应用于手机充电器、DC-DC转换器、驱动变压器、适配器、电源等。





* EE33高频变压器价格

    EE33高频变压器的价格区间一般在3.5-17元之间,价格主要取决于产品的工艺复杂程度、客户对原材料的要求,以及是否要求过安规认证等。
