EE40高频变压器

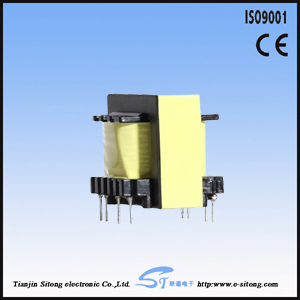

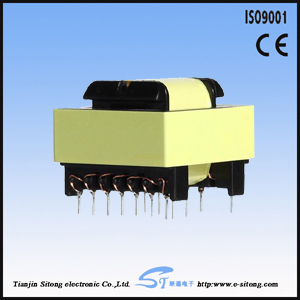

* EE40高频变压器展示图:



                                立 式                                                                     卧 式

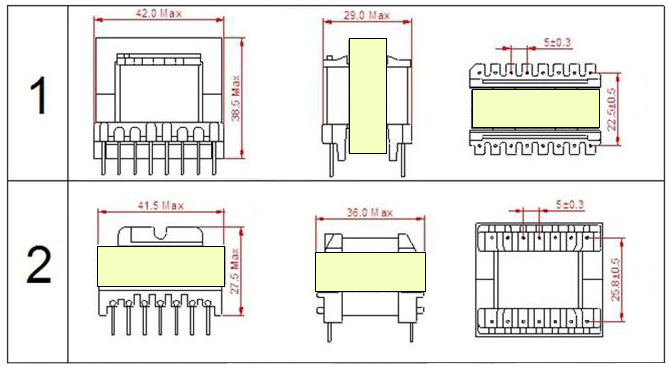

* EE40高频变压器尺寸图:








形式

尺寸

L

W

H

针距

排距

ST-EE4001

EE40

立式

6+6

42.0max

29max

38.5max

5

22.5

ST-EE4002

立式

8+8

42.0max

29max

38.5max

5

22.5

ST-EE4003

卧式

6+6

41.5max

36max

32.5max

5

27.0

ST-EE4004

卧式

7+7

41.5max

36max

27.5max

5

25.8

       以上为公司常用骨架样式,其它款式暂未列入其中,欢迎咨询。本公司可按客户要求定制各种规格EE40高频变压器。





* EE40高频变压性能

  1.工作频率:20kHz-300KHz

  2.输出功率:0.5 to 5 W

  3.工作温度:-40℃ to +125℃

  4.储存温度:-25℃ to +85℃

  5.储存湿度:30 to 95%





* EE40高频变压器的特点

   EE40高频变压器具有尺寸小,价格便宜,高传输功率,低损耗,工作频率高,性能稳定等特点。





* EE40高频变压器的应用

   EE40高频变压器常应用于手机充电器、DC-DC转换器、驱动变压器、适配器、电源等。





* EE40高频变压器价格

    EE40高频变压器的价格区间一般在4-14元之间,价格主要取决于产品的工艺复杂程度、客户对原材料的要求,以及是否要求过安规认证等。



*高频变压器的绕制:




*高频变压器的包装:
