EE42高频变压器

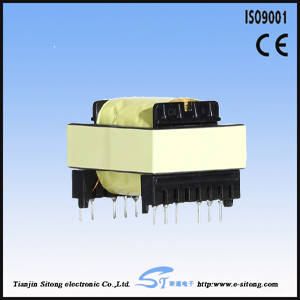

* EE42高频变压器展示图:



                                       立 式                                                                     卧 式

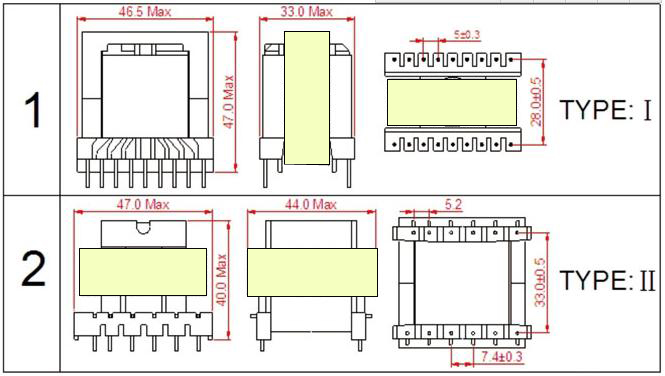

* EE42高频变压器尺寸图:








形式

尺寸

L

W

H

针距

排距

ST-EE4201

EE42

立式

6+6

43.5max

40max

45max

5

32.5

ST-EE4202

立式

8+8

46.5max

33max

47max

5

28.0

ST-EE4203

立式

9+9

46.5max

38max

48max

5

27.5

ST-EE4204

卧式

5+5

47max

44max

34.5max

5

34.7

ST-EE4205

卧式

6+6

43max

44max

40max

7.4

33.0

ST-EE4206

卧式

8+8

43.5max

44max

40max

5

34.5





       以上为公司常用骨架样式,其它款式暂未列入其中,欢迎咨询。本公司可按客户要求定制各种规格EE42高频变压器。





* EE42高频变压性能

  1.工作频率:20kHz-300KHz

  2.输出功率:80 to 1500 W

  3.工作温度:-40℃ to +125℃

  4.储存温度:-25℃ to +85℃

  5.储存湿度:30 to 95%





* EE42高频变压器的特点

   EE42高频变压器具有尺寸小,价格便宜,高传输功率,低损耗,工作频率高,性能稳定等特点。





* EE42高频变压器的应用

   EE42高频变压器常应用于手机充电器、DC-DC转换器,开关电源主功率变压器、谐振电感等。





* EE42高频变压器价格

    EE42高频变压器的价格区间一般在10-35元之间,价格主要取决于产品的工艺复杂程度、客户对原材料的要求,以及是否要求过安规认证等。
