EE55高频变压器

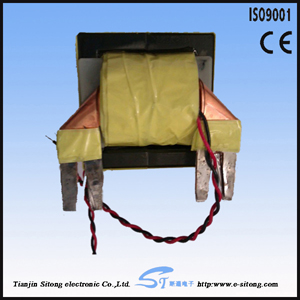

* EE55高频变压器展示图:



EE55.jpg 48.jpg



* EE50高频变压器尺寸图:














形式

尺寸

L

W

H

针距

排距

ST-EE5501

EE55

立式

7+7

44max

57max

53max

5

39.4

ST-EE5502

卧式

7+7

57max

57max

44max

5

40.0

ST-EE5503

卧式

10+10

57max

57max

52max

5

45.0

ST-EE5504

卧式

10+10

57max

57max

70max

5

45.0

ST-EE5505

卧式

11+11

57max

57max

41max

5

40.0

ST-EE5506

立式

无针

56max

50max

58max

6

0



       以上为公司常用骨架样式,其它款式暂未列入其中,欢迎咨询。本公司可按客户要求定制各种规格EE55高频变压器。





* EE55高频变压性能

  1.工作频率:20kHz-300KHz

  2.输出功率:80 to 2000W

  3.工作温度:-40℃ to +125℃

  4.储存温度:-25℃ to +85℃

  5.储存湿度:30 to 95%





* EE50高频变压器的特点

   EE50高频变压器具有尺寸小,价格便宜,高传输功率,低损耗,工作频率高,性能稳定等特点。





* EE50高频变压器的应用

   EE50高频变压器常应用于手机充电器、DC-DC转换器、驱动变压器、适配器、电源等。





* EE50高频变压器价格

    EE50高频变压器的价格区间一般在40-90元之间,价格主要取决于产品的工艺复杂程度、客户对原材料的要求,以及是否要求过安规认证等。



*高频变压器的绕制:




*高频变压器的包装:
